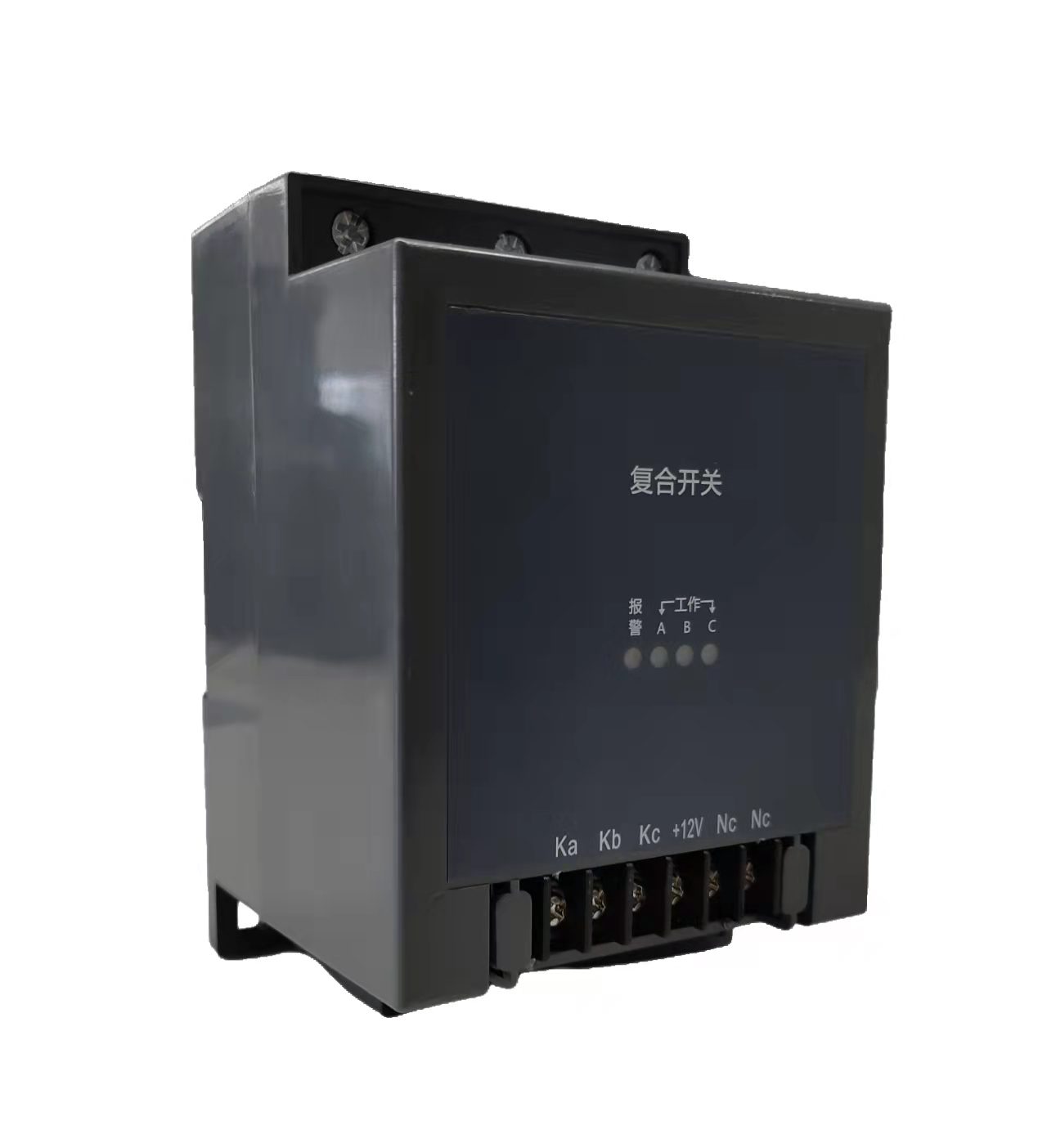

复合开关

概述

• EFK系列智能低压复合开关分为可控硅型和继电器型，是一种智能化环保型低压电容投切开关，融合了可控硅和交流接触器的优点。
  工作原理是将可控硅和继电器并接，使复合开关 在投切的瞬间具有可控硅过零投切的优点，又有在正常接通期间具有交流接触器无功耗的优点。弥补了可控硅和交流接触器在低压无功补偿应用方面的不足。




•


• 该产品主要优点是：接到外部控制信号后，通过智能判断，自动寻找最佳投切点，保证过零投切，涌流小，触电不烧结，功耗小；同时具 有电压异常保护与同类产品相比，它在投切涌流和安全可靠性方面大大提高。

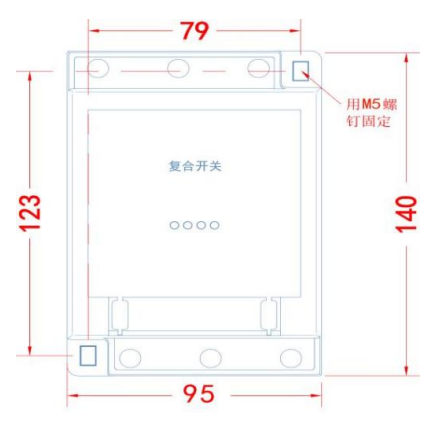

产品外形图

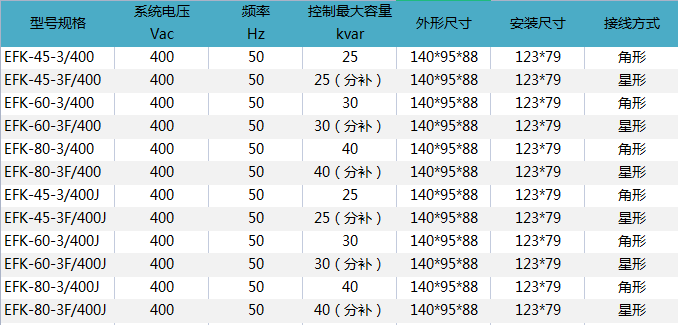

产品尺寸表

注：外形及安装尺寸仅作参考，订货务必详询，如若有变动，以实物尺寸为准。

技术参数

• 电压：
  380V/220V（±20%）
  频率：50Hz（±5%）

• 控制电压：400V

• 涌流：
  可控硅型小于额定电流3.2倍      继电器型小于额定电流5倍

• 控制容量：
  共补三相容量≤ 40kvar
  分补每相容量≤ 13.3kvar

• 投切方式：过零投切

• 智能机制：
  智能监控、电压故障缺相保护、电源电压缺相保护、自诊断故障保护、停电保护

• 低功耗：
  ≤ 1.5VA

• 使用寿命：
  100 万次

• 阻抗：
  输入阻抗≥ 6.8kΩ

• 导通阻抗：
  ≤ 0.003Ω

• 响应时间：
  ≤ 1000ms

• 每次接通与关断间隔：
  ≥ 6秒

• 连续两次接通间隔：
  ≥ 120 秒

• 绝缘等级：
  在正常大气条件≥ 10MΩ
