无功补偿控制器

• 概述

  EQ智能无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。该产品以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有配电监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。取样物理量为无功功率，无投切振荡。

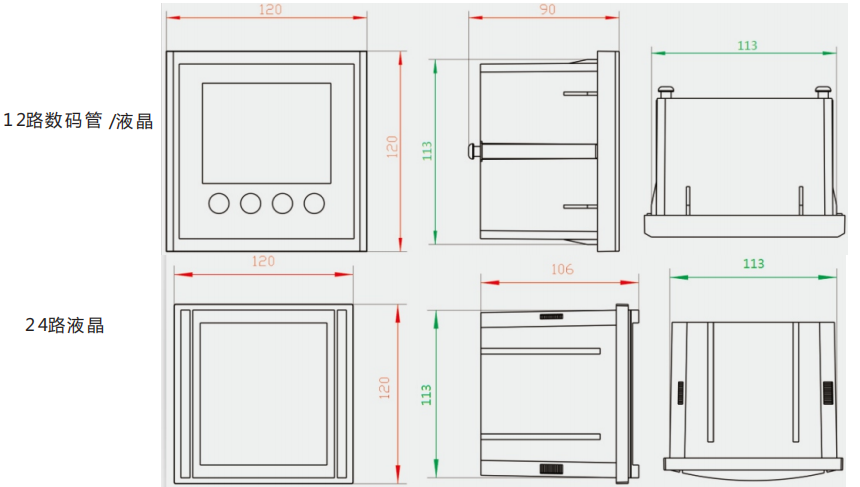

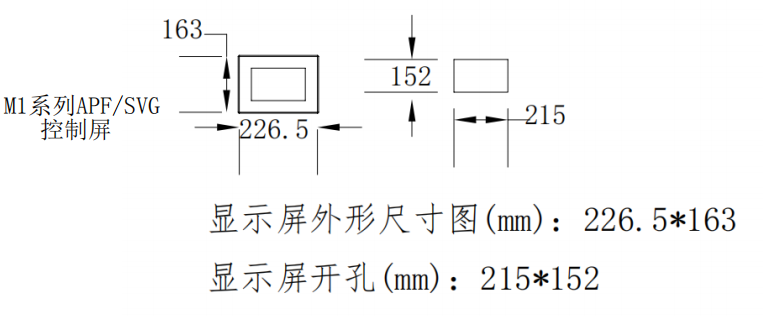

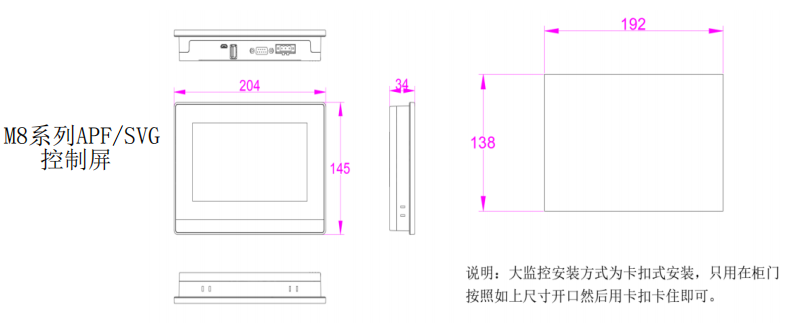

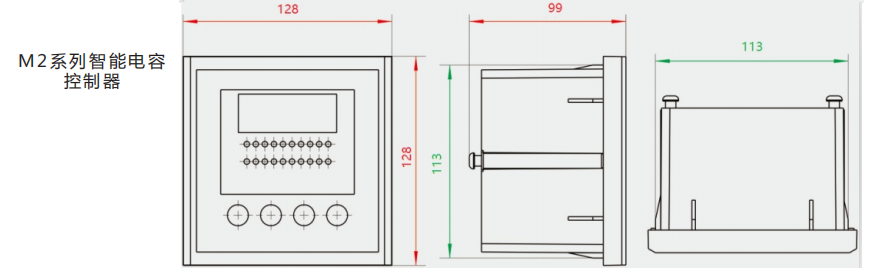

产品外形图

技术参数

• 工作电源：AC 220V ±20%   频率：50Hz ±5%




•   取样信号：
     两相两线制（共补）：电压      AC380V，电流 5A                  三相四线制（分补）：电压      AC220V，电流 5A

•       测量精度：
        电压0.5，电流0.5

• 控制输出：                          12路静态无源干接点输出，   动态 DC12V ≤20mA              24路静态无源干接点输出，   动态 DC12V ≤35mA




•    功耗：≤12VA


• 注：因版本型号不同，技术参数有所不同，详见我司产品说明书。

•


使用条件

• 海拔高度：
  ≤2000 米

• 环境温度：
  液晶显示：－20℃ ～ +60℃    数码管显示：－40℃ ～ +70℃

•           相对湿度：
            25℃时，＜90%

• 大气压力：
  79.5Kpa ～ 106KPa

• 环境条件：
  周围介质无爆炸危险，
  无足以损坏绝缘及腐蚀金属的气体，
  无导电尘埃，安装地不易剧烈振动，
  无雨雪侵蚀。

•


• 注：因版本型号不同，使用条件有所不同，详见我司产品说明书。
