有源滤波器APF

• 概述

  EISVG静止无功发生装置（SVG

  EIAPF有源滤波是相对于无源滤波而言，一个是通过主动发出反向谐波（所谓有源）来滤波，另一个是通过被动吸收（所谓无源）来滤波。
  有源滤波器的工作原理的基础是“抵消补偿”，在三相电力系统内为了消除谐波电流。


•

•                                                                                                                                                           滤波器通过计算并以完全相反的方向注入相同的谐波，这样可以完全消除谐波，基于同样的工作原理，有源滤波器可以修正功率因数，产生三相正弦形电流波，满足负荷要求。

•


产品外形图

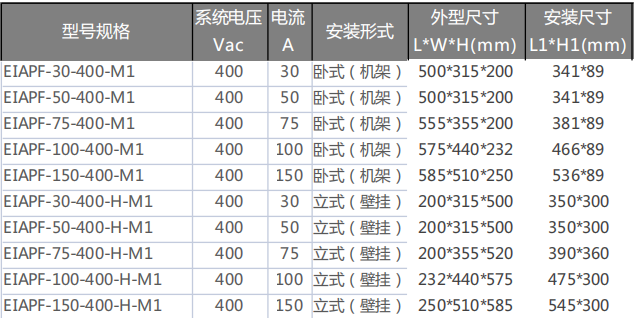

产品尺寸表

注：外形及安装尺寸仅作参考，订货务必详询，如若有变动，以实物尺寸为准。

技术参数

• 滤波强：
  单次谐波治理效率≥92%

• 效率高：
  装置本身热损耗≤5%

• 效果好：
  治理后网侧THDi≤5%

• 响应快：
  瞬时响应时间≤50us,
  全响应时间≤10ms。

• 功能全：
  一机多用,以谐波治理为主，
  无功补偿和三相不平衡功能可选。

• 体验佳：
  液晶屏显示，
  触摸屏操作，简单易懂。

• 实时动态：
  根据负载变化
  和谐波特性主动自适应补偿。

• 扩容方便：
  支持6台以内扩容。

• 体验佳：
  液晶屏显示，
  触摸屏操作，简单易懂。

• 可靠性高：
  具备过流、过压、欠压、
  过温、缺相、短路、抗干扰等
  软硬件保护,设备本身故障不会影响系统正常运行,可以做到软切除。

• 结构多样：
  产品结构有壁挂式、
  机架式等不同形式可供选择。

• 管理智能：
  设备具有RS485通讯接口，
  可灵活接入至管理系统，
  实现远程监管。

• 补偿灵活：
  可对每次谐波幅值进行单独设定。

注：因版本型号不同，技术参数有所不同，详见相应产品说明书。

应用场合

• 工业制造
  医疗卫生
  体育馆及剧场
  工矿企业

• IDC行业
  商业地产
  光伏行业
  半导体

• 公园酒店
  造纸
  污水处理
  充电站

• 轨道交通
  钢铁冶炼
  垃圾发电
